三相异步电动机与变频驱动配合工作的流程图

变频驱动与三相异步电动机的配合流程是 “指令输入→参数计算→电源转换→电机运行→负载适配→反馈优化” 的闭环过程，以下是清晰的流程图结构（含核心动作说明）：

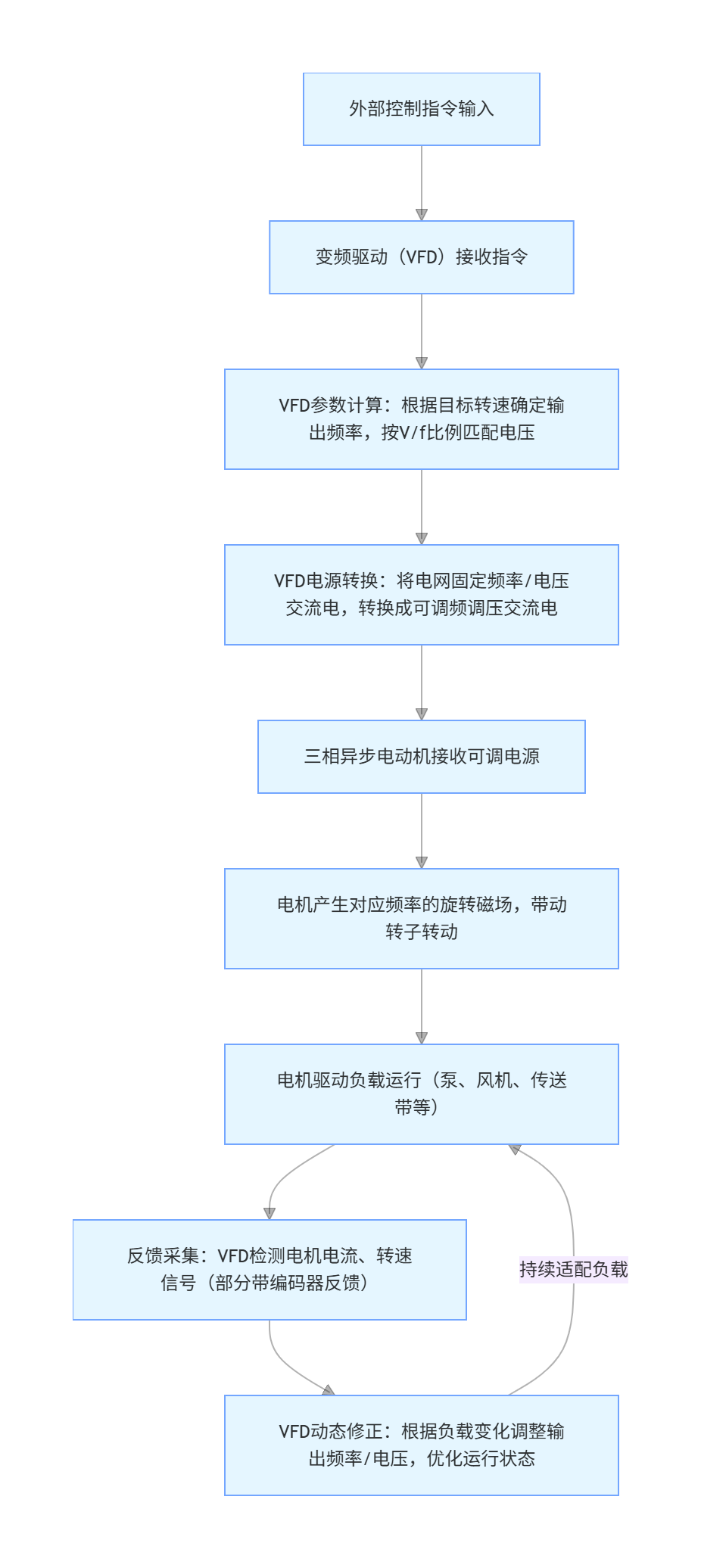

变频驱动与三相异步电动机配合工作流程图

流程图关键节点说明

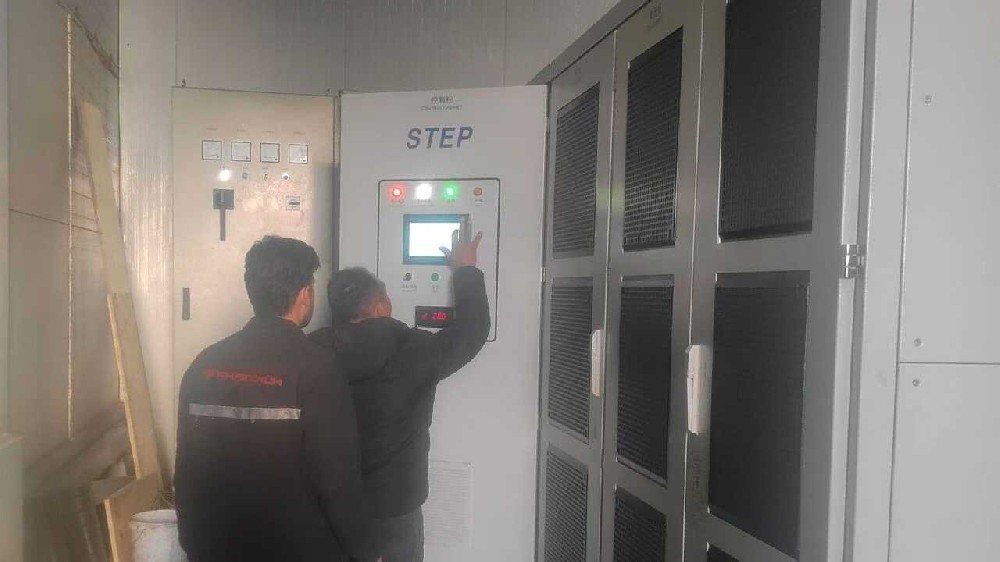

外部控制指令：可来自调速旋钮、PLC、触摸屏等，核心是传递 “目标转速” 需求。

V/f 比例控制：变频驱动的核心算法，保证频率变化时电机磁通量稳定，避免发热或转矩不足。

反馈优化：无传感器 VFD 通过电流信号估算负载，带传感器的则直接获取转速数据，实现精准调节。
